КОЛИВАННЯ І ХВИЛІ. ОПТИКА
2. ЗМІННИЙ СТРУМ
2.1. ОДЕРЖАННЯ ЗМІННОГО СИНУСОЇДНОГО СТРУМУ. ЗАКОНОМІРНОСТІ ЗМІННОГО СТРУМУ
При обертанні рамки зі сталою швидкістю в постійному магнітному полі

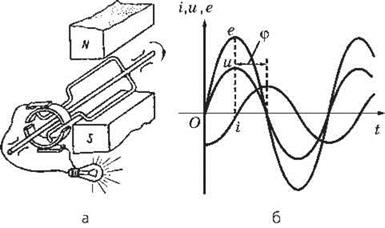

у рамці виникає синусоїдна ЕРС (рис. 7, а):
Якщо N витків, то
У генераторах змінного струму обертається постійний електромагніт (ротор), а рамка (обмотка) розміщена в пазах статора, який складається з окремих пластин (щоб зменшити струми Фуко) магнітном’якого феромагнетика (щоб зменшити втрати енергії на перемагнічування).
На кінцях рамки (обмотки генератора) виникає синусоїдна напруга, яка збігається за фазою з ЕРС (рис. 7, б):
Рис. 7
При двополюсному електромагніті частота змінного струму (частота ЕРС) дорівнює частоті обертання електромагніта (частоті обертання ротора генератора).
Для одержання промислового змінного струму використовують генератори з багатополюсними магнітами. При N пар полюсів частота обертання турбіни в N разів менша від частоти одержаного струму.
У зовнішньому колі виникають вимушені електричні коливання заряду — змінний синусоїдний струм, який за фазою відрізняється від ЕРС і напруги на величину ф, яка залежить від властивостей кола:
