Інформатика 7 клас - Казанцева О.П. - Богдан 2015 рік

Розділ 4 Табличний процесор

§ 18. Створення діаграм

18.2. СТВОРЕННЯ ДІАГРАМИ

Алгоритм створення діаграм:

1. Створити таблицю даних.

2. Виділити необхідні дані в таблиці.

3. Вибрати Вставлення → Діаграма.

4. Обрати потрібний тип і вигляд діаграми.

5. Вибрати параметри діаграми (назва діаграми, назви осей, розміщення легенди тощо).

Діаграму можна створити на окремому робочому аркуші або вставити в уже створений.

Розглянемо побудову діаграми на прикладі даних із таблиці Найвищі вершини гір.

1. Створіть таблицю, як показано на рис. 4.52.

2. Виділіть клітинки з даними для діаграми — це діапазон В2:С8 (у стовпці В містяться назви вершин, а в стовпці С — їхні висоти).

3. Оберіть вкладку Вставлення.

4. На панелі Діаграми оберіть тип діаграми — (Стовпчаста).

Рис. 4.52

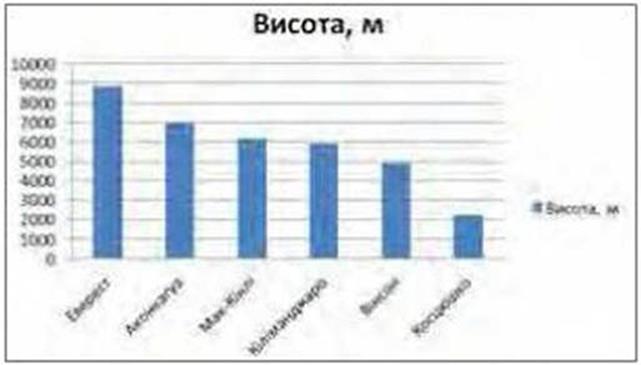

5. У випадаючому списку оберіть перший тип діаграми: У результаті діаграму буде побудовано із параметрами форматування за замовчуванням (рис. 4.63).

Рис. 4.53

Як правило, побудовані діаграми вимагають зміни певних налаштувань і форматувань зовнішнього вигляду. Для подальшої роботи з діаграмою користувач може скористатися одним із інструментів (Конструктор, Макет, Формат), що з’являються після побудови діаграми в області вкладок вікна Microsoft Excel.

Розглянемо детальніше основні налаштування діаграми на прикладі вже побудованої діаграми Найвищі вершини гір.
